Putkien reititys

[JyrkiLaukaa]

Mitenkä Mini:ssä (Mk1) on vedetty takaa konehuoneeseen tulevat putket/letkut:



- 2 x hydrolastic

- jarruputki

- akkukaapeli

- bensaputki



Kulkevatko ne 'kardaanitunnelissa' vai tasaisella pohjan osuudella? Kiinnikkeiden tyyppi?

[koirankoppi]

Kyllä ne menee tasaisella osuudella ja pohjaan on pistehitsillä kiinnitettynä pellin lirpakkeet minkä alle putket kiinnittyy Kaapeli kulkee kardaanitunnelin sivussa pohjassa kiinni olevassa "peltikourussa". Vaikea on tarkkoja paikkoja selittää, jos ei alkup. pohjassa ole mitään viitteitä paikoista. Varmaan jostain löytyy kuva tai katsoa jonkun entisöidystä autosta mallia.

[JyrkiLaukaa]

Eipä pysty päättelemään kiinnityskohtia:

Autoon on vaihdettu jossain vaiheessa kokonaan uudet lattiapellit ja tässä yhteydessä putket oli siirretty kulkemaan ohjaamon puolella!

Ei oikein turvallinen ratkaisu - varsinkin kun bensaputki oli muovia...

[LeeHarvey]

Ihan alkupään mk I:ssä ei ole kaapelille kourua vaan samanlaiset lirpakkeet kuin putkille.



http://leeharvey.kuvat.fi/#/kuvat/28112010149netti.jpg



Tuossa kuva kuinka menevät -62:ssa. Kuva takaalta kuvattu eteenpäin. Vasen on bensaputki ja oikea jarru. Muistin mukaan hydron putki olisi bensaputken vieressä. Viisaammat korjatkoon.

[JyrkiLaukaa]

Löysin Mk1 forumista kuvan reitityksestä!



http://mk1-forum.net/viewtopic.php?f=3&t=2789



Täytyypi hitsailla pohjaan lirpakkeita ja kaapelikouru akkukaapelille.

[JyrkiLaukaa]

Onkohan tuo akkukaapelin putki hitsattu pohjan tunneliin vai kiinnitetty P-clipeillä?

[Ado50]

Akkukaapelin kiinnike ei ole putki vaan U:n tai paremminkin ehkä J:n muotoinen "kouru" joka on myös pistehitsattu tunnelin reunaan.

[tailke]

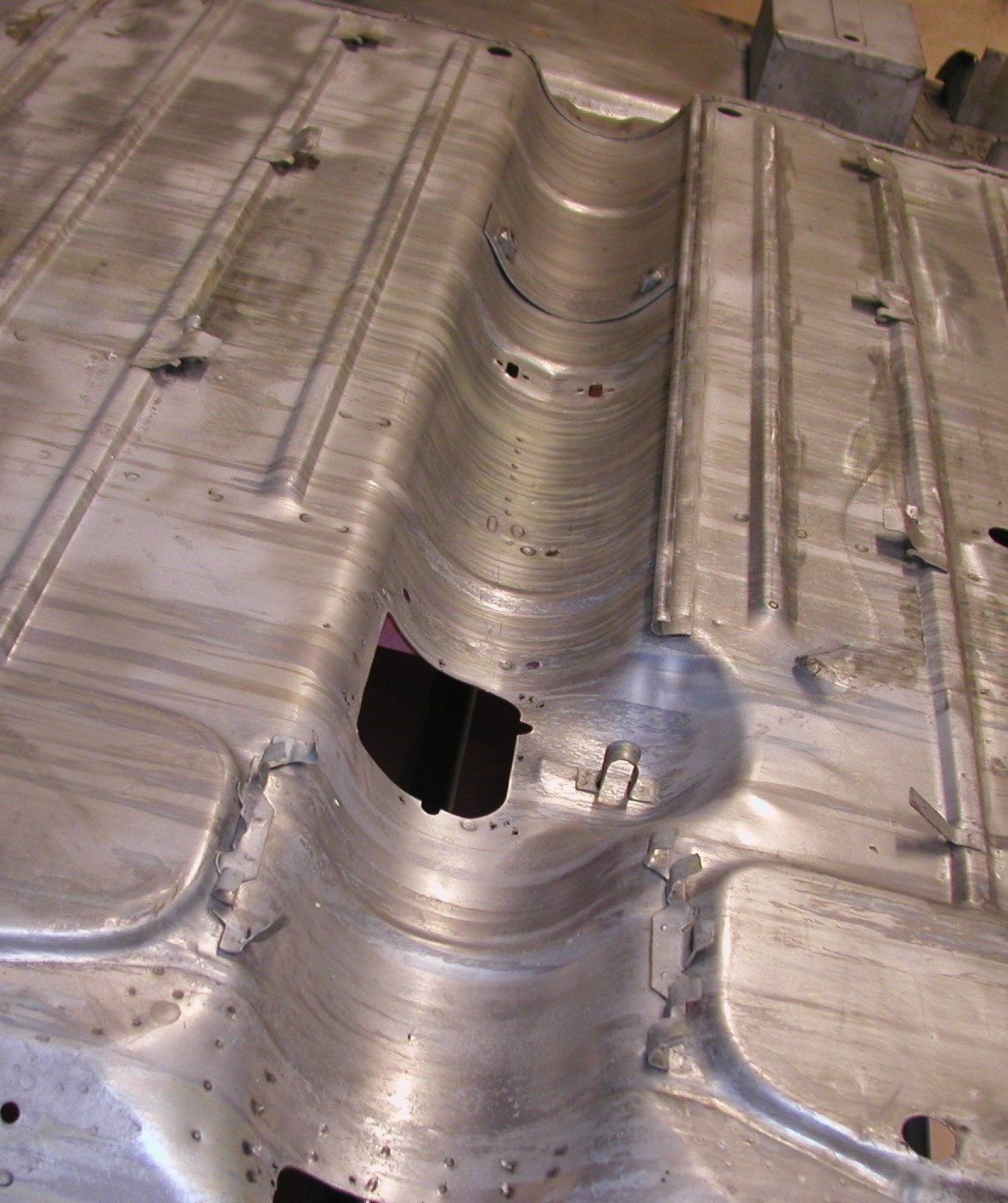

Kuva 69 mallin minin pohjasta

näkyy kiinnikkeet ja akkukaapelin J-kouru

kunhan  imuroit kuvan ja vähän suurentelet sitä.

[JyrkiLaukaa]

Olisipa noin SIISTI pohja  :)



Mitenkäs bensaputki nousee konetilaan ja siitä liitos mekaaniselle pumpulle?

Samoin akkukaapeli.  Junailen kaapelin jotenkin siten, että saan kytkettyä sen päävirtakytkimen kautta starttisolenoidille.
